本文介绍Android UI渲染基本概念。
概念

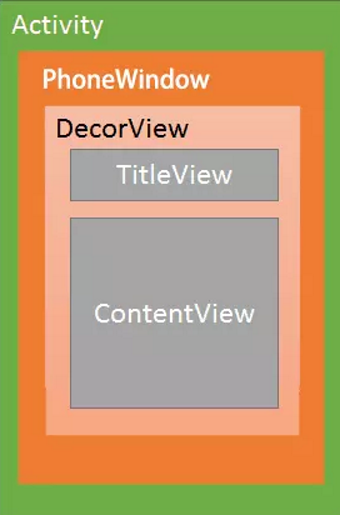

Android Window 概念
1. Activity
Android中对用户提供功能的接口。官方对Activity的介绍：移动应用体验与桌面体验的不同之处在于，用户与应用的互动并不总是在同一位置开始，而是经常以不确定的方式开始。例如，如果您从主屏幕打开电子邮件应用，可能会看到电子邮件列表，如果您通过社交媒体应用启动电子邮件应用，则可能会直接进入电子邮件应用的邮件撰写界面。Activity 类的目的就是促进这种范式的实现。当一个应用调用另一个应用时，调用方应用会调用另一个应用中的 Activity，而不是整个应用。通过这种方式，Activity 充当了应用与用户互动的入口点。
2. PhoneWindow
每个Activity都有一个Window实例，其类型为PhoneWindow。PhoneWindow持有一个Window Manager实例用于管理布局与DecorView。
3. DecorView
DecorView继承自FrameLayout，DecorView包含两个sub-View：TitleView 与 ContentView 。开发者在Activity的OnCreate方法中调用的SetContentView方法，就是将View设置到 ContentView 。
4. WindowManager
public interface WindowManager extends ViewManager {
Display getDefaultDisplay();
void removeViewImmediate(View var1);
......//ellipsis
}
WindowsManger 继承自ViewManager，因此WindowsView可以增、删、更新View。
WindowsManger 在Activity执行attach()方法时候被创建，attach()方法在onCreate()之前被创建。
5. View
界面元素抽象容器。

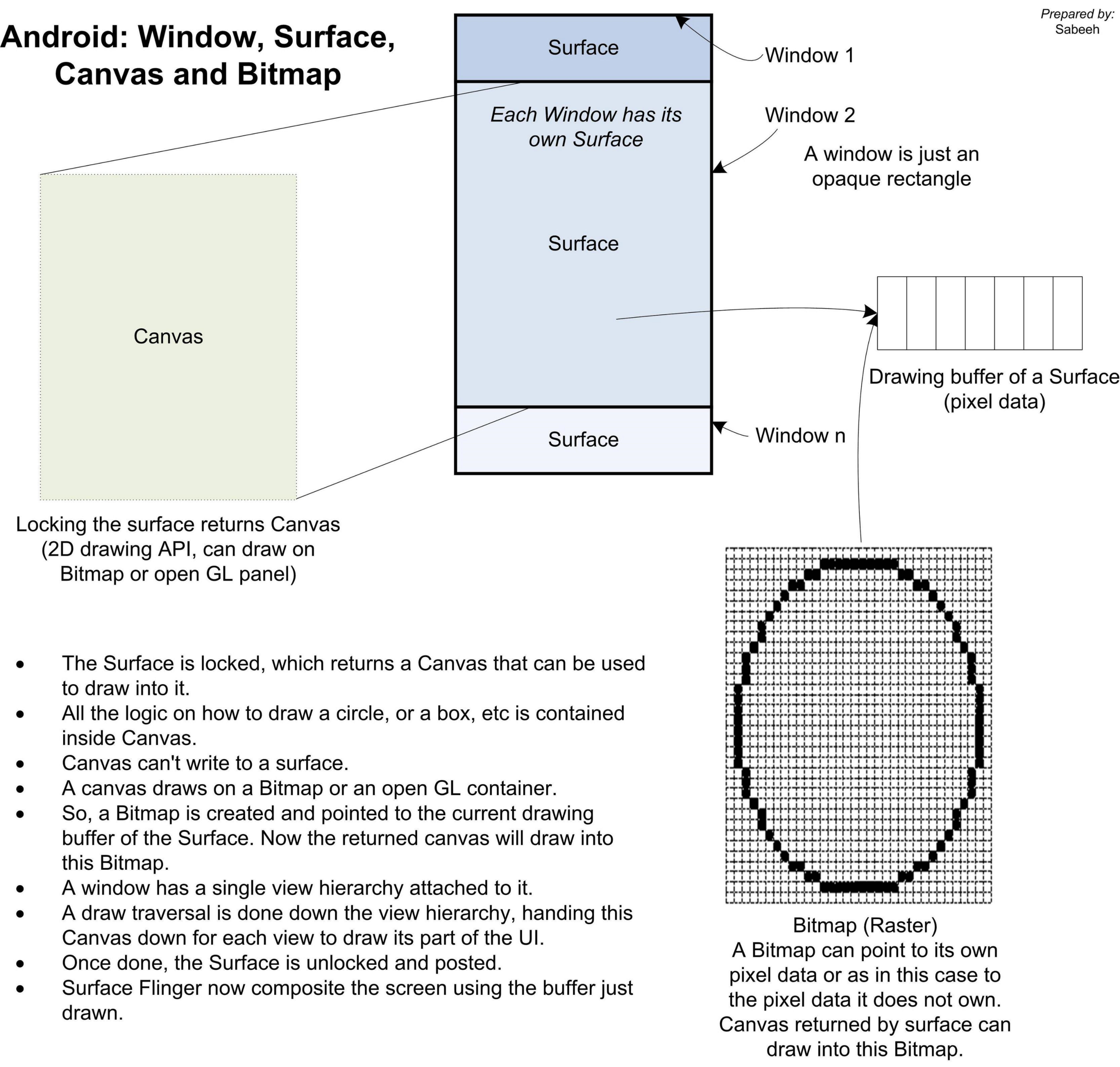

Surface 概念
1. Surface
Surface 是一块缓冲区，生产方（Windows体系）将需要绘制到屏幕的数据写入缓冲区，消费方（ SurfaceFlinger ）负责读取缓冲区数据，通过 HWC 最终绘制到屏幕上。
2. SurfaceFinger
消费 Surface 缓冲区数据，交给HWC绘制到屏幕上。
3. HWC (Hardware Compositor)
HWC 在Android中是一个HAL定义，硬件实现由具体厂家提供。HWC最终负责图形上屏显示。
同时HWC还负责产生VSYNC信号。
4. Canvas
将 Surface 缓冲区封装为画布，提供给应用程序绘图。典型的Android UI绘图使用 Skia 库，那么Skia就是画笔。应用程序通过Skia画笔，在Canvas画布上画各种形状，最终提交到缓冲区，由SurfaceFlinger响应VSYNC信号，在屏幕上显示。

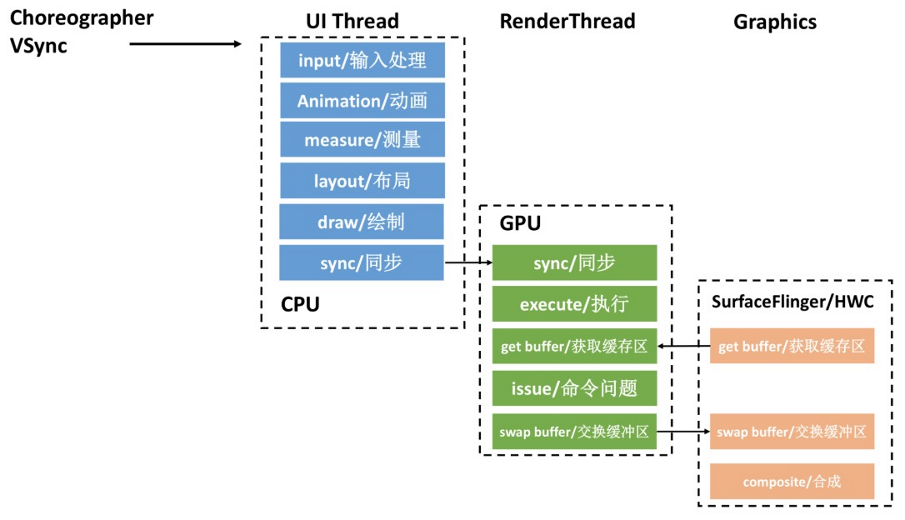

UI 渲染流程
